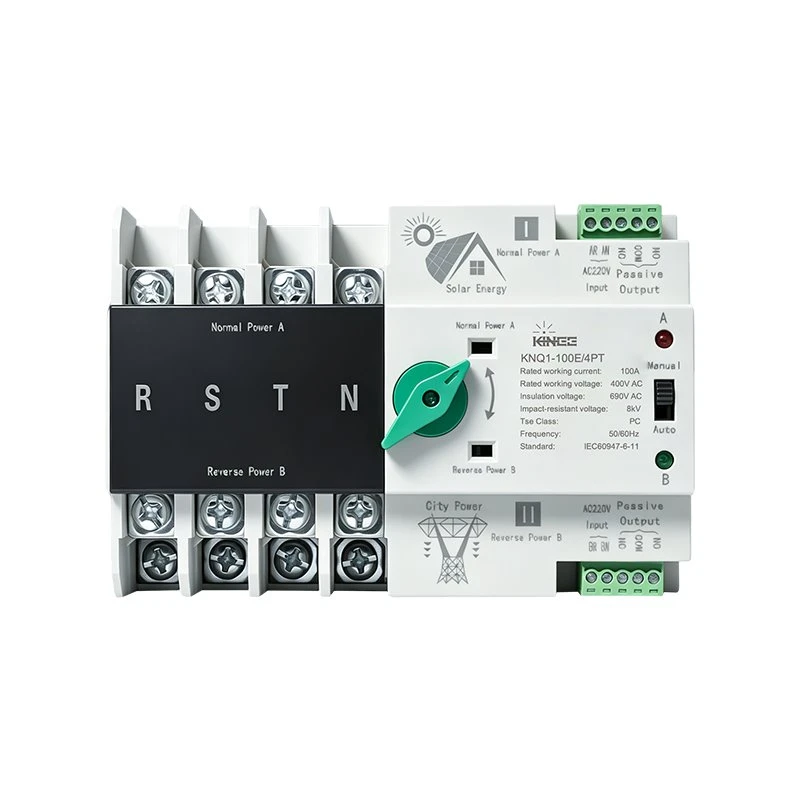

4पी सोलर पावर डुअल पावर ऑटोमैटिक ट्रांसफर स्विच

KNQ1 सीरीज 4P सोलर पावर डुअल पावर ऑटोमैटिक ट्रांसफर स्विच एक नव विकसित घरेलू माइक्रो पावर स्विच है जिसका उपयोग मुख्य रूप से यह पता लगाने के लिए किया जाता है कि मुख्य बिजली आपूर्ति और बैकअप बिजली आपूर्ति सामान्य रूप से काम कर रही है या नहीं। मुख्य बिजली आपूर्ति में असामान्यता की स्थिति में, बैकअप बिजली आपूर्ति तुरंत सक्रिय हो जाती है, जिससे बिजली आपूर्ति की निरंतरता, विश्वसनीयता और सुरक्षा सुनिश्चित होती है। यह उत्पाद विशेष रूप से घरेलू रेल माउंटिंग के लिए डिज़ाइन किया गया है और PZ30 वितरण बक्से में उपयोग के लिए समर्पित है।

KNQ1 सीरीज 4P सोलर पावर डुअल पावर ऑटोमैटिक ट्रांसफर स्विच 50 या 60 हर्ट्ज की आवृत्ति और 400V AC के रेटेड वोल्टेज के साथ आपातकालीन बिजली आपूर्ति प्रणालियों के लिए उपयुक्त है। एक विश्वसनीय 4P सोलर पावर डुअल पावर ऑटोमैटिक ट्रांसफर स्विच के रूप में, इसमें एक मजबूत संरचना, विश्वसनीय स्विचिंग, सुविधाजनक इंस्टॉलेशन और रखरखाव और लंबी सेवा जीवन की सुविधा है। यह 4पी सोलर पावर डुअल पावर ऑटोमैटिक ट्रांसफर स्विच व्यापक रूप से विभिन्न स्थितियों में उपयोग किया जाता है जहां बिजली कटौती अस्वीकार्य है और इसे विद्युत या मैन्युअल रूप से संचालित किया जा सकता है। एटीएस में ट्रांसफर स्विचिंग उपकरण (टीएसई) और एक नियंत्रक शामिल है।

1.मैन्युअल/स्वचालित संचालन

एटीएस सर्किट ऑपरेशन के दौरान बिजली उत्पादन और बिजली विफलता के प्रदर्शन की गारंटी दे सकता है, लेकिन मैन्युअल ऑपरेशन के लिए, एटीएस बिजली उत्पादन और बिजली विफलता गति या ऑपरेटर के अंतर के कारण उपरोक्त प्रदर्शन की गारंटी नहीं दे सकता है। मैन्युअल बिजली उत्पादन और बिजली विफलता के दौरान, चांदी मिश्र धातु की अत्यधिक हानि हो सकती है। इसलिए, जब ऑपरेटिंग सिस्टम और संपर्कों की जांच और रखरखाव के लिए सभी बिजली आपूर्ति काट दी जाती है, तो चयनकर्ता स्विच को मैन्युअल स्थिति में खींचना आवश्यक होता है। सामान्य परिस्थितियों में, कृपया चयनकर्ता स्विच को स्वचालित स्थिति में खींचें। मैन्युअल रूप से संचालन करते समय, चयनकर्ता स्विच को मैन्युअल स्थिति में खींचें। मैन्युअल ऑपरेशन पूरा होने के बाद, चयनकर्ता स्विच को मैन्युअल स्थिति से स्वचालित स्थिति में खींचें।

2. नियंत्रण सर्किट

एटीएस तुरंत सक्रिय हो जाती है. रूपांतरण पूरा होने के बाद, नियंत्रण सर्किट में कॉइल को आंतरिक कनवर्टर द्वारा डिस्कनेक्ट कर दिया जाएगा। 80%-110% के रेटेड वोल्टेज के तहत, कॉइल सामान्य रूप से काम कर सकती है। कम वोल्टेज के कारण कॉइल गर्म हो जाएगी और यहां तक ​​कि स्वतःस्फूर्त दहन भी हो जाएगा।
